ボードインコネクタ

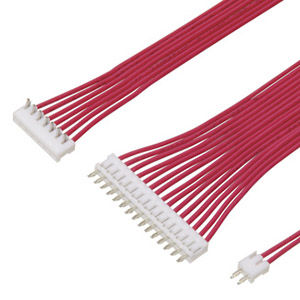

JBコネクタ
- 端子はアングルとストレートの2タイプ。
- アングル、ストレートどちらのタイプもハウジング共用。
| ピッチ (mm) | 2.0 |
|---|---|
| 実装形態 | DIP |
| 列：極数 | 1列：2～16P |
| 電線サイズ | AWG #24～ #30 |
| 極数 | 2～16P |
| 極間ピッチ | 2.0mm |
| 定格電圧 | AC.DC 250V |
| 定格電流 | 2A |
| 耐電圧 | AC1000V/1分間 |
| 絶縁抵抗 | 500MΩ以上 |
| 使用温度範囲 | -20～+85℃ |
| 適用プリント基板厚み | 1.2～1.6mm |
| 適用プリント基板穴径 | 0.9mm(両サイド0.8mm) |
| 適用電線範囲 | AWG#24～#30 |
| 端子番号 | 適用電線範囲 | 被覆外形 | アプリケータ | |
| 圧着マシン用 | ストリップクリンパー用 | |||
| 508310-2MA | #24 ～ #30 | 0.88 ～ 1.4mm | JB-9500 | SCA-17400 |
| 508310-2MAB | #24 ～ #30 | 0.88 ～ 1.4mm | JB-9500 | SCA-17400 |
| 508310-2MAF | #24 ～ #30 | 0.88 ～ 1.4mm | JB-9500 | SCA-17400 |
| 508320-2MA | #24 ～ #30 | 0.88 ～ 1.4mm | JB-9600 | SCA-17500 |
| 508320-2MAC | #24 ～ #30 | 0.88 ～ 1.4mm | JB-9600 | SCA-17500 |
※ 端子の詳細に関してはカタログ又は仕様書を参照下さい
