ボードtoワイヤーコネクタ

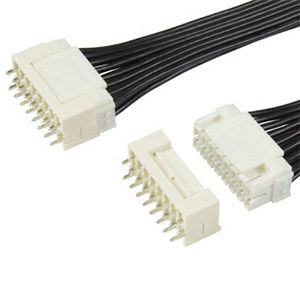

SEWコネクタ
- 低挿抜多極電源用コネクタ。
- 指に優しい多面取り設計。
- シンプル角型ウェハー。
- ボックス構造で誤挿入・コジリ防止機構。
| ピッチ (mm) | 3.96 |
|---|---|
| 実装形態 | DIP |
| 列：極数 | 2列：4･8･10･12･14･16･18･20P |
| 電線サイズ | AWG #16～ #20 |
| 極数 | 4・8・10・12・14・16・18・20P |
| 極間ピッチ | 3.96mm |
| 定格電圧 | AC.DC 300V |
| 定格電流 | 7A |
| 耐電圧 | AC1500V/1分間 |
| 絶縁抵抗 | 1000MΩ以上 |
| 使用温度範囲 | -25～+105℃ |
| 適用プリント基板厚み | 1.6mm |
| 適用プリント基板穴径 | 1.7mm |
| 適用電線範囲 | AWG#16～#20 |
| 端子番号 | 適用電線範囲 | 被覆外形 | アプリケータ | |
| 圧着マシン用 | ストリップクリンパー用 | |||
| 740712-2MA | #16 ～ #20 | 1.7 ～ 3.1mm | TJS-46700 | – |
※ 端子の詳細に関してはカタログ又は仕様書を参照下さい
