FFC/FPCコネクタ

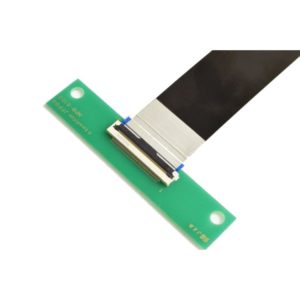

JFF00コネクタ
- ZIF(Zero Insertion Force)構造。
- 実装高さ2.1mm。
- FPC装着が容易なフロントフリップタイプ。
- FPCに切り欠きを入れることで、FPC装着位置のズレや外れを防止。
| ピッチ (mm) | 0.5 |
|---|---|
| 実装形態 | SMT |
| 列：極数 | 30, 41, 51 |
| 実装高さ | 2.1mm |
| 極数 | 30, 41, 51P |
| 極間ピッチ | 0.5mm |
| 嵌合方向 | ライトアングル |
| 接点方向 | 下接点 |
| 定格電圧 | AC.DC 50V |
| 定格電流 | 0.5A |
| 使用温度範囲 | -40～+85℃ |
| 推奨FFC/FPC厚さ | 0.3mm |
